하이브리드구조실험센터
-
- 책임자명지대학교 토목환경공학과 김철영 교수
- 지원기관국토해양부
- 사업기관하이브리드구조실험센터
- 소재지 경기도 용인시 명지로 116 명지대학교 하이브리드구조실험센터
- 연락처031-324-1063
- 관련센터스마트 사회인프라 핵심연구지원센터
개요
하이브리드구조실험센터는 2004년 12월 국토해양부와 한국건설교통기술평가원이 지원한 “분산공유형 건설연구인프라구축사업(KOCED)"의 일환으로 전국에 분산 건설된 6개 실험센터 중 명지대학교에 위치한 실험센터이다.
본 센터는 세계적 규모의 최첨단 실험시설을 갖춘 전문 구조실험센터로서 국가 건설기술 향상을 위한 교육/연구 인프라 구축과 운영을 목적으로 설립되었다.
실험센터의 비전 및 운영목표
- 국제적 규모의 시설과 최첨단 실험장비를 갖춘 국내 최고의 전문 구조실험센터 구축
- 공동 사용자 중심의 효율성, 편의성, 개방성이 극대화된 실험시설 조성
- On/Off-Line을 활용한 교육시스템 구축을 통한 고급 건설기술 인력 양성
- 실험시설의 공유, 협력체계 구축을 통한 산학연 건설기술 연구개발 수행
- IT 기술을 도입한 교육/연구/정보 인프라 구축
실험서비스 및 연구분야
실험서비스
- 국가 R&D 사업의 위탁 실험 서비스
- 연구기관 및 산업체의 실험 서비스
- 국가 공인시험 인증기관 추진
- 구조성능 검증실험 및 평가
- 일괄실험용역 서비스
- 실험 D/B 서비스
연구분야
- 국가 및 민간 R&D 공동연구
- 하이브리드실험기법 연구
- 건설관련 특허 및 신기술 개발
- 국제 공동연구 개발
교육
- 학부, 대학원의 실험교육
- 건설 실무자 교육
- 미래 건설기술인 교육
- 전문가 컨설팅
구조실험 클러스터
- 산학연 연구 협력체제 구축
- 시설 및 실험장비의 공동 활용
- 인력 및 연구인프라 구축
- 기술협력 및 지원
- 기술교육 및 보급
사이버인프라 서비스
- 원격실험 서비스
- 텔레프리젠스 / 웹캐스팅
- 실시간 실험 중계 서비스
- 온라인 실험 교육(E-Learning)
- 온라인 전문가 자문(Online Expert Network)
- 온라인 강의, 협업설계 등에 활용
실험시설
| 항목 | 대형구조실험동 | 20MN UTM 실험동 |
|---|---|---|
| 부지면적 | 약 10,206m ² | - |
| 규모 | 지하 1층, 지상 3층 | 지상 1층 |
| 연면적 | 3,603m ² | 398m ² |
| 반력바닥(Strong Floor) | 12.8m(W) x 48.9m(L) | - |
| 반력벽(Strong Wall) | Multi-direction System [24+8]m(L)×[12+9+6]m(H) |
- |
| 크레인 | 300+100kN O.H.C 1기 300kN O.H.C 1기 |
200kN O.H.C 1기 |
| 주 출입문 | 10(W)×12m(H) | 4.8(W) × 10m(H) |
<센터전경>

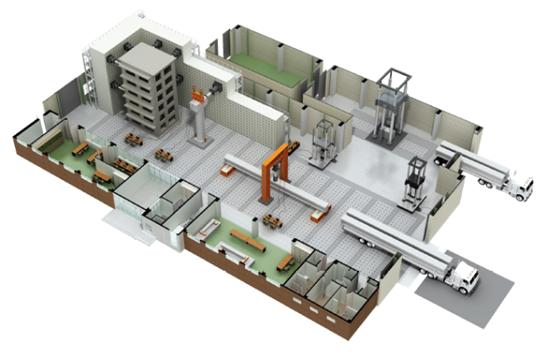

<센터 내부투시도>

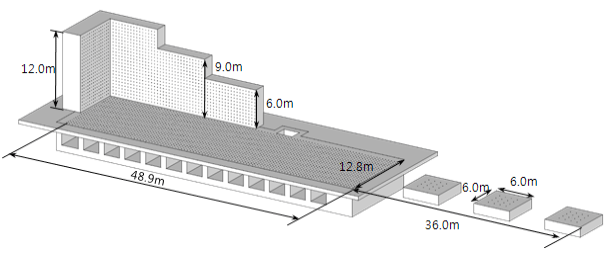

<반려바닥과 반려벽>
실험장비
로딩프레임

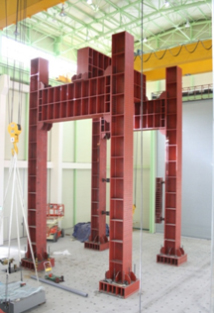

Main Strong Frame
- 문형 1조 : 5,000kN (12.7×6m)
- 3D 조립시: 10,000kN (12.7×6×7m)
소형 Strong Frame
- 3D 문형: 2,000kN

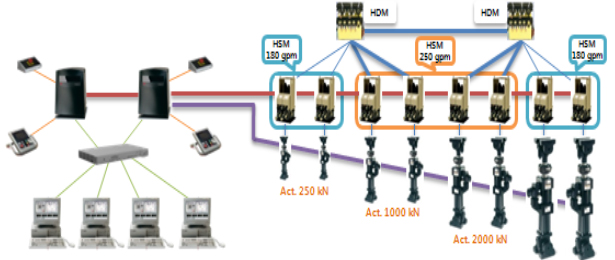

유압공급시스템
- MTS 505.180
- 720gpm의 유압펌프를 설치하여 고속/대용량 가력 가능
- 실시간 다자유도 가력 실험 가능
디지털 컨트롤시스템
- FlexTest GT (4ch, 4stations) / FlexTest GT (2ch, 4stations) 운영
- FlexTEst SE (1ch, 4stations) : Dynamic UTM용 운영
- Multi-Actuator control system
- Optimal Hybrid Testing Software
- 4 station multi-testing
- Real-time pseudo-dynamic / Hybrid testing
정, 동적 유압가력기
- 대용량, 대변위, 고속실험 가능
- 다중, 다목적 구조실험 가능
| 장비명 | 수량 | 용량 | Stroke | 최대속도 |
|---|---|---|---|---|
| 250kN Dynamic Act. | 2 | ±250kN | 750mm | 1,000mm/s |
| 500kN Dynamic Act. | 1 | ±500kN | 250mm | 40mm/s |
| 500kN Dynamic Act. | 2 | ±500kN | 250mm | 160mm/s |
| 1,000kN Dynamic Act. | 2 | ±1,000kN | 800mm | 400mm/s |
| 2,000kN Dynamic Act. | 2 | +2,000kN | 1,000mm | 150mm/s |
| 3,000kN Dynamic Act. | 1 | +3,000kN | 700mm | 300mm/s |
| 5,000kN Dynamic Act. | 2 | +3,000kN -5,000kN |
2,000mm | 4mm/s |
동적 만능재료시험기
| Max. Capacity | 20,000kN Dynamic UTM | 5,000kN Dynamic UTM |
|---|---|---|
| Force | +20,000kN -13,500kN |
±5,000kN |
| Stroke | 750mm | 500mm |
| Velocity | 80mm/s | 40mm/s |
| Testing Space | 15,000(L)×5,500(W)×9,000(H)mm | 30,000(L)×1,500(W)×6,000(H)mm |
정적 만능재료시험기
| Max. Capacity | 5,000kN Static UTM | 100kN Dy. UTM |
|---|---|---|
| Force | ±5,000kN | ±100kN |
| Stroke | 500mm | 600mm |
| Velocity | 4mm/s | 5mm/s |
| Testing Space | 4,000(L)×1,000(W)×4,000(H)mm | 200(L)×500(W)×700(H)mm |
수행 가능한 대표실험
- 최대 80m 장경간 거더 교량 구조실험
- 대규모의 야적장을 활용한 대형시험체 제작 및 현장실험
- 최대 3층 규모의 건축물 구조실험
- 최대 12m 높이의 교각 구조실험
- 케이블 인장강도 및 피로강도 실험
- 실물 기둥 압축강도 실험
- UTM을 활용한 소형 구조부재 실험
- 각종 부재 및 부속장치의 내진성능 실험
- 의사정적실험(Quasi-Static Test) 및 유사동적실험(Pseudo-Dynamic Test)
- 실시간 하이브리드구조실험(Real-Time Hybrid Structural Test)
-

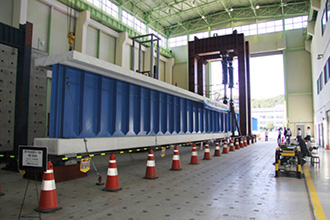

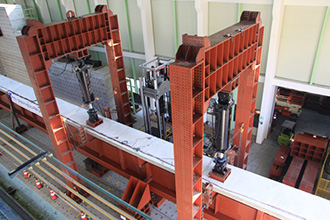

<교량용 거더 성능실험>
-

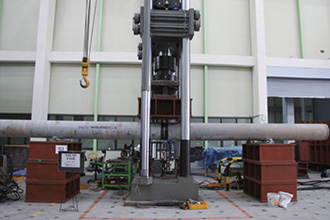

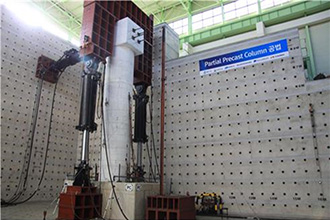

<교각/기둥 성능실험>
-

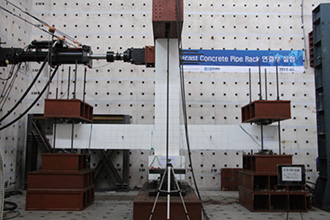

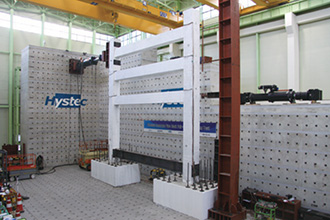

<보-기둥 접합부 성능실험>
-

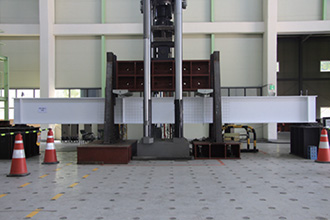

<구조용 부재 성능실험>
-

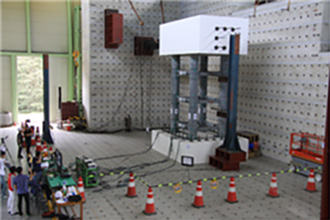

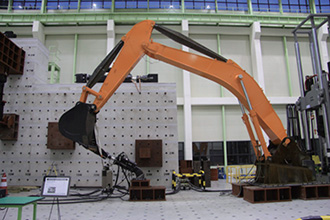

<기계장비 성능실험>
-

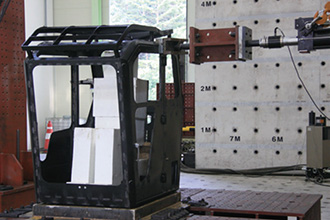

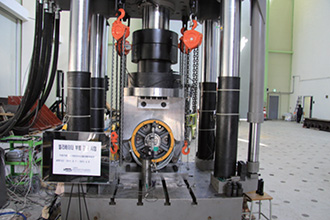

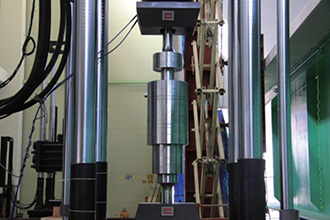

<부품단위 성능실험>
